HBM4부터 베이스 다이 파운드리 공정이 필수화되며, 턴키 공급이 가능한 삼성전자와 TSMC 연합의 SK하이닉스 간 주도권 경쟁이 심화돼요.
메모리 용량과 전력 소모의 물리적 한계를 극복하기 위해 CXL, PIM, 유리기판 등 차세대 반도체 기술 상용화가 가속화되고 있어요.
단기 실적 우려로 반도체 주가가 조정받았으나, 글로벌 빅테크와의 장기공급계약(LTA)을 바탕으로 점진적 회복이 전망돼요.
GPU의 초고속 연산을 뒷받침하기 위해 필수적으로 탑재 되는 고대역폭메모리(HBM)의 수요가 연쇄적으로 폭증 하며, 반도체 산업은 고부가가치 중심으로 체질이 개선되고 있어요. HBM 시장을 주도하는 SK하이닉스와 삼성전자의 기술 격차와 HBM4 밸류체인, 그리고 기존 메모리의 한계를 극복할 차세대 반도체 기술과 중장기 투자 전망을 다룰게요.
✨HBM 패권 경쟁 : 공정 기술 격차와 HBM4 공급망 재편
GPU가 초당 수십억 번의 연산을 처리하더라도, 데이터를 보관하는 D램에서 데이터를 꺼내오는 속도가 느리면 병목 현상이 발생해요. HBM은 이 문제를 해결하기 위해 D램 칩을 수직으로 쌓고 수천 개의 미세한 구멍을 뚫는 TSV(관통전극) 기술로 데이터 통로를 넓힌 고성능 메모리예요.

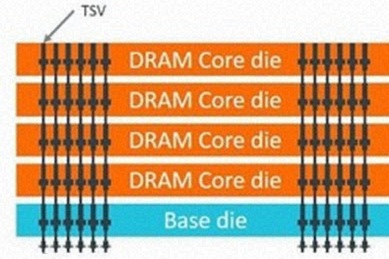

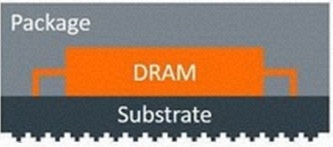

[그림1] 범용 DRAM 구조 | [그림2] HBM 구조 |
|---|---|
 | ![[그림2] HBM 구조](/api/v1/portal/File/image/1595) |
초기 HBM 시장의 주도권은 공정 기술에서 갈렸어요. SK하이닉스는 칩 사이에 액체 형태의 보호재를 주입해 한 번에 굳히는 MR-MUF 공정을 조기 안정화 했어요. 이 기술은 방열 특성이 우수하고 기포 차단에 유리하여 엔비디아의 공급망을 선점하는 핵심 동력이 되었어요. 반면, 삼성전자는 기존 고체 필름 방식인 TC-NCF 공정을 고수하는 과정에서 발열 및 불량률 제어에 난항을 겪으며 초기 품질 테스트 승인이 지연되었어요.

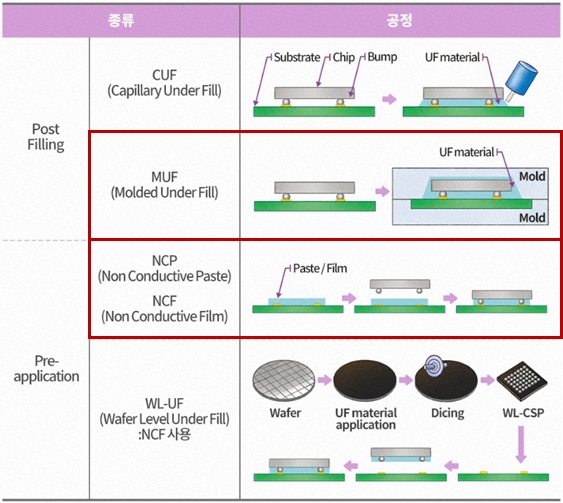

[그림3] MR-MUF 공정 vs. TC-NCF 공정 |
|---|
![[그림3] MR-MUF 공정 vs. TC-NCF 공정](/api/v1/portal/File/image/1596) |
🔑HBM4에서 시작되는 진검승부와 턴키(Turn-key) 전략
하지만 6세대 제품인 HBM4 도입 단계부터는 제품의 구조적 설계 요건이 변경 되며 시장 경쟁 구도가 재편 되고 있어요. 기존에는 메모리 공정 중심으로 제조가 가능했으나, HBM4부터는 최하단에서 데이터를 중개하는 핵심 판인 '베이스 다이'를 초미세 시스템 반도체 공정(파운드리)으로 제조해야 해요.
메모리(D램) 설계부터 파운드리 공정, 첨단 패키징 역량까지 단일 회사 내에 모두 보유한 삼성전자는 이러한 통합(Turn-key) 생산 체제의 이점을 활용하여 공정 효율을 높이고 수율을 개선하며 점유율 회복에 나서고 있어요. 반면, 자체 파운드리 인프라가 부재한 SK하이닉스는 대만 TSMC와의 전략적 파트너십을 맺어 동맹 체제로 대응하며 맞서고 있어요.

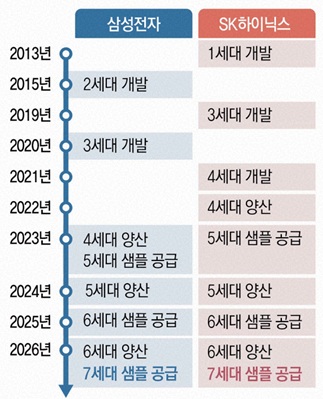

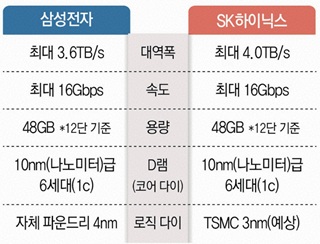

[그림4] HBM 개발 상황 | [그림5] HBM4E 성능 비교 |
|---|---|
![[그림4] HBM 개발 상황](/api/v1/portal/File/image/1597) | ![[그림5] HBM4E 성능 비교](/api/v1/portal/File/image/1598) |
구조적 성장을 이끄는 HBM4 밸류체인과 핵심 소부장 기업
HBM 시장이 폭발적으로 팽창함에 따라 칩의 가공, 수직 접합, 극한 환경 검사를 담당하는 국내 소부장(소재·부품·장비) 기업들이 실질적인 수혜를 입고있어요. HBM의 제조는 크게 제조 전공정, 후공정, 신뢰성 검사, 첨단 패키징으로 나뉘며 각 단계마다 특화된 장비가 필수적이에요.
후공정 수직 접합 및 열처리 : 한미반도체는 가공된 D램 칩을 수직으로 정렬해 열과 압력으로 접합하는 핵심 장비인 Dual TC 본더를 SK하이닉스와 마이크론 등에 공급 해요. 피에스케이홀딩스는 칩 접합 시 범프(금속 돌기)를 녹이고 잔여물을 제거하는 리플로우 및 디스컴 장비를 공급하여 결합력을 높이고 있어요.
신뢰성 검사 및 불량 제어 : 테크윙은 완제품을 초고속으로 이송하고 극한 온도에서 테스트를 지원하는 핸들러와 큐브 프로버를 공급해요. 와이씨는 셀의 전기적 불량 여부를 초기에 전수 검사하는 고속 웨이퍼 테스터를 삼성전자에 납품하고 있어요.
웨이퍼 정밀 가공 및 세정: 이오테크닉스는 TSV 구멍 형성을 돕는 레이저 그루빙 장비를, 제우스는 미세 구멍 내부의 이물질을 씻어 내는 TSV 전용 습식 세정 장비를 국산화하여 공급 중이에요.
🌏HBM의 물리적 한계를 극복하는 차세대 반도체 기술 3가지
HBM은 AI 반도체의 핵심 부품으로 자리 잡았으나, 초고비용 구조와 메인보드 내 물리적 용량 확장 한계, 데이터센터의 막대한 전력 소모 가속화라는 구조적 한계를 안고 있어요. 이를 보완하고 AI 시스템 인프라를 완성하기 위해 다음 세 가지 차세대 기술이 빠르게 상용화되고 있습니다.
기술명 | 선도 주체 | 기술적 특징 및 도입 목적 |
|---|---|---|
CXL (Compute Express Link) | 삼성전자 | 서버 시스템의 물리적 구조 변경 없이 외부 슬롯에 D램 모듈을 추가 장착하여 메모리 용량을 대규모로 확장하는 차세대 인터페이스 기술입니다. |
PIM (Processing-In-Memory) | SK하이닉스, 삼성전자 | 메모리 반도체 내부에 소형 연산 장치를 통합하여 단순 사칙연산을 자체 처리합니다. GPU로의 데이터 이동 거리를 축소하여 전력 효율을 극대화하며, 온디바이스 AI 기기에 필수적입니다. |
유리기판 | SKC 자회사 앱솔릭스 | 기존 플라스틱 기판(FC-BGA)의 열 변형 및 휨 현상을 극복하기 위해 평탄도가 우수한 유리 소재를 채택했습니다. 이를 통해 더 많은 수의 HBM과 대형 칩을 기판 변형 없이 고밀도로 배치할 수 있습니다. |

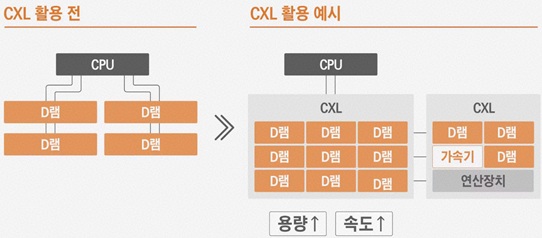

[그림6] CXL 구조 |
|---|
![[그림6] CXL 구조](/api/v1/portal/File/image/1599) |

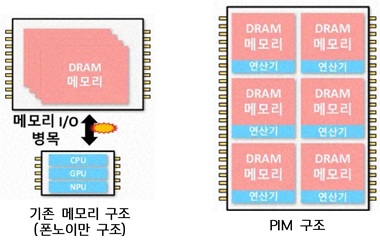

[그림7] PIM 구조 |
|---|
![[그림7] PIM 구조](/api/v1/portal/File/image/1600) |

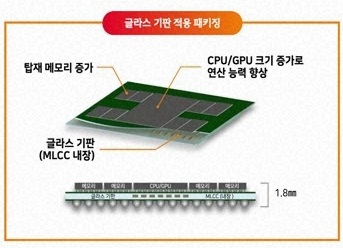

[그림8] 유리기판 구조 |
|---|
![[그림8] 유리기판 구조](/api/v1/portal/File/image/1601) |
최근 반도체 업종은 전방 산업의 실적 정점 우려와 수급 악순환이 겹치며 급격한 주가 조정을 겪었어요. 하지만 산업의 본질적인 펀더멘털과 현장 데이터는 여전히 긍정적인 신호를 보내요. 현재 10나노급 선단 공정(1a, 1b) 기반의 D램 생산설비 가동률은 고수준에서 안정적으로 유지되고 있으며, SK하이닉스와 삼성전자 모두 HBM3E 중심의 고단가 제품 공급 확대로 하반기 실적 하단을 굳건하게 지지하고 있어요.
특히 주목할 점은 글로벌 하이퍼스케일러들과 체결된 장기공급계약(LTA)이에요. 대규모 확정 물량이 선제적으로 배정됨에 따라 일반 고객향 범용 제품의 공급 제한이 발생하여, 시장의 타이트한 수급 불균형은 최소 2027년까지 지속될 가능성이 높아요. 2026년 하반기부터 파운드리 공정이 결합된 HBM4 공급이 본격화되면 단가 인상에 따른 메모리 제조사들의 마진율 개선이 재개될 것이에요.
결과적으로 현재의 과매도 구간은 단기 수급 왜곡이 해소되는 시점부터 점진적인 우상향 궤도를 회복할 것이에요. 투자자들은 턴키 솔루션을 앞세워 잃어버린 시장 점유율 회복을 도모하는 삼성전자와, TSMC와의 확고한 연합을 바탕으로 미국 자본시장에 안착 중인 SK하이닉스의 강력한 주가 재평가(리레이팅) 국면을 주시해야 해요. 더불어 HBM 사이클을 넘어 CXL, 유리기판 등 차세대 첨단 패키징 인프라 상용화 일정에 맞춰 핵심 장비사 및 소모품 밸류체인으로 포트폴리오를 다변화하는 것이 성공적인 투자의 핵심 인사이트예요.
